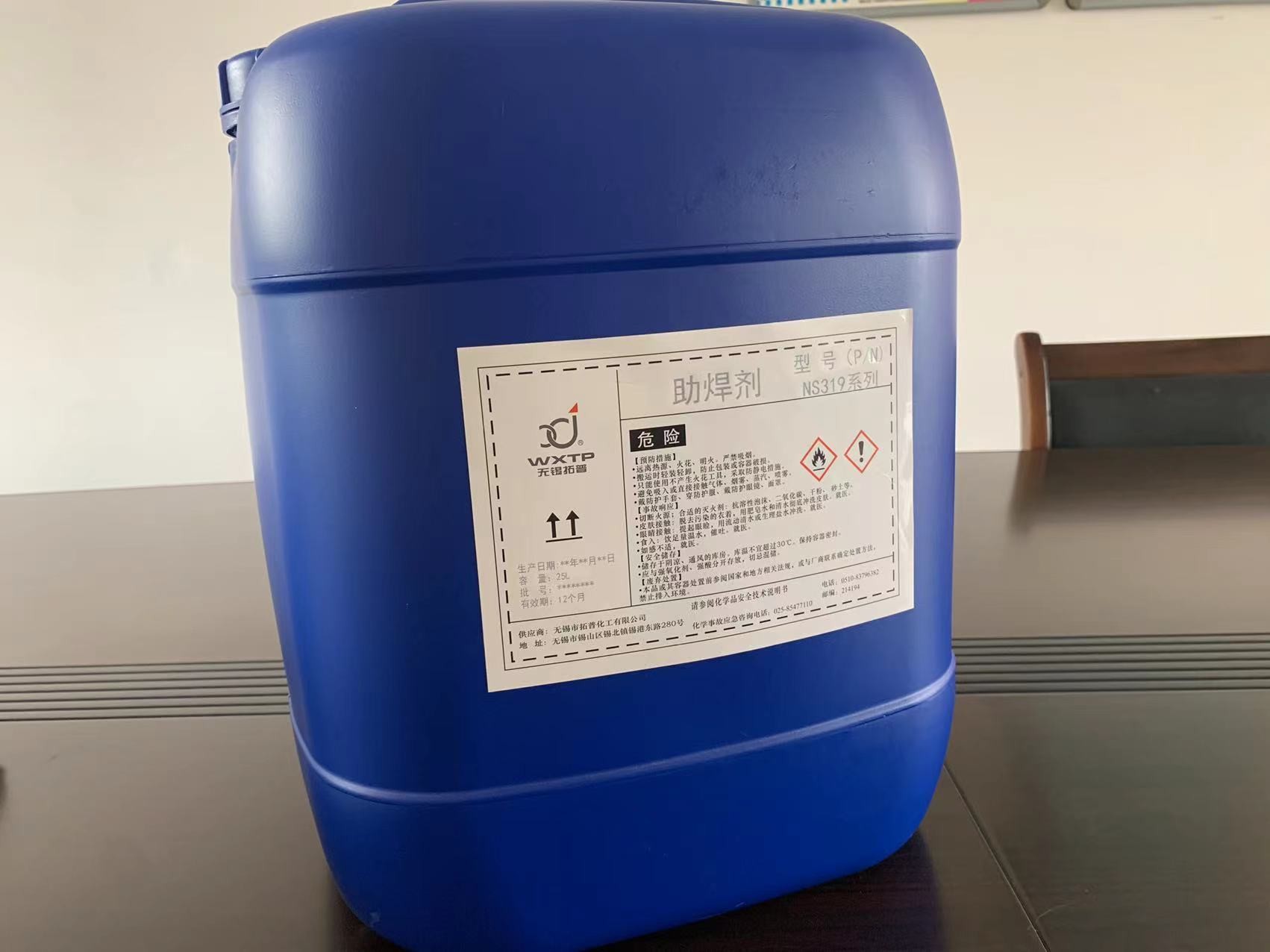

بدون شار مایع رزین تمیز برای لحیم کاری PCB شفاف زرد روشن

شار مایع نوع رزین مایع شفاف زرد روشن، شار بدون تمیز کردن

1. مقدمه
1)این شاریک شار بدون تمیز با محتوای جامد متوسط ​​(4.5٪ محتوای جامد)، بدون هالوژن و فعالیت بالا است.می توان از آن در کف کردن، اسپری کردن و اشکال دیگر استفاده کرد.
2) سیستم فعال رزین دارای ترشوندگی عالی بر روی سطح مس خالی و لایه لحیم کاری است.
3) جوش تخته های چند لایه با سوراخ های کوچک متالیز عملکرد نفوذ عالی را نشان می دهد.
4) باقی مانده روی سطح PCB پس از لحیم کاری بسیار کوچک است و اتصالات لحیم کاری یکنواخت و روشن و پر هستند و بدون تمیز کردن قابل آزمایش هستند.

2. ویژگی ها و مزایا
1) بدون هالوژن، فعالیت بالا، محتوای جامد متوسط، بدون نیاز به تمیز کردن، صرفه جویی در هزینه های عملیاتی.
2) برخی از فعال کننده های ویژه اضافه شده در شار NS319T3 برای کاهش کشش سطحی بین ماسک لحیم کاری و لحیم کاری استفاده می شود که تولید گلوله های لحیم کاری را تا حد زیادی کاهش می دهد.
3) فعال کننده از نظر حرارتی پایدار در شار غیر تمیز با محتوای جامد متوسط، بروز عیوب جوشکاری مداوم در لحیم کاری موجی و لحیم کاری انتخابی را کاهش می دهد.
4)بقایای بسیار کمی وجود دارد، هیچ باقیمانده خورنده، بدون چسبندگی روی سطح تخته پس از خنک شدن، مناسب برای آزمایش سوزن است.

3. دستورالعمل استفاده
1) برای برآوردن الزامات عملکرد جوش پایدار و قابلیت اطمینان عملکرد الکتریکی، استقرار فرآیند مربوط به تخته‌های مدار و قطعات باید الزامات جوش‌پذیری و وضوح یون را برآورده کند.توصیه می شود که مونتاژکننده مقررات مربوطه را برای تامین کننده مواد مرتبط ارائه کند و گواهی آنالیز مواد دریافتی یا مونتاژکننده را برای انجام بازرسی مواد ورودی بخواهد.
2) هنگام مونتاژ، برد مدار را با دقت کنترل کنید.فقط لبه برد مدار را نگه دارید.توصیه می شود از دستکش های تمیز و بدون پرز استفاده کنید.
3) از تینر FD5050 برای تمیز کردن تسمه نقاله، دندانه های زنجیر و گیره ها به طور منظم استفاده کنید تا پس از مونتاژ از افزایش باقی مانده روی لبه برد مدار جلوگیری شود.
4) هنگام تغییر نوع فلاکس، از تینر FD5050 برای تمیز کردن کامل ظرف فلاکس، مخزن فلاکس، سیستم اسپری فلاکس و غیره استفاده کنید.
5) چگالی و یکنواختی پوشش شار برای کاربرد موفقیت آمیز شار بدون تمیز بسیار مهم است.استفاده از روکش فلاکس با چگالی 500 تا 1500 میکروگرم در اینچ مربع توصیه می شود.
6) پیش گرم کردن باعث خشک شدن شار روی برد مدار می شود و باعث افزایش حذف اکسیدها و تشکیل اتصالات لحیم کاری خوب می شود.دمای پیش گرمایش به عوامل مختلفی از جمله سرعت نوار نقاله، انواع دستگاه ها و زیرلایه ها بستگی دارد.
7) هنگام استفاده از پوشش فوم، از هوای فشرده با چربی زدایی و آبگیری برای کف کردن استفاده کنید تا شار کافی روی هسته فوم حفظ شود.از یک تنظیم کننده فشار برای تنظیم فشار هوا برای تولید حباب های یکنواخت و ارتفاع بهینه استفاده کنید.
8) اپلیکاتور فلاکس برای جبران از دست دادن تبخیر و حفظ تعادل ترکیب شار باید یک تینر اضافه کند.
9) زباله ها و آلاینده ها در پوشش شار حلقه جمع می شوند.برای ثبات عملیات لحیم کاری، شار که دیگر استفاده نمی شود باید به طور منظم دور ریخته شود.پس از تخلیه فلاکس، از تینر برای تمیز کردن ظرف و سایر کارها استفاده کنید و سپس ظرف را با فلاکس تازه پر کنید.شار باید چند دقیقه داده شود تا قبل از شروع مجدد لحیم کاری تثبیت شود.
